Distribuição sem ocupação de área no solo
A instalação na própria estrutura da rede aérea elimina a necessidade de construir uma área dedicada para o transformador.
Rede Aérea • Distribuição • Concessionárias
Transformadores de Distribuição em Poste
Transformadores compactos para redução de tensão diretamente na rede aérea, projetados para concessionárias, áreas rurais, agronegócio, pequenas comunidades e cargas distribuídas.
AplicaçãoRedes aéreas
Potência30–300 kVA
FasesMonofásico / Trifásico
InstalaçãoPoste / estrutura aérea
Valores de referência para seleção inicial. Tensões, potência e combinação final dependem da concessionária e do projeto.
01 Dados técnicos
Especificações para seleção inicial
Capacidades, tensões, montagem e proteção disponíveis para a linha de transformadores de poste.
- Potência nominal
- 3 / 5 / 10 / 15 / 25 / 37,5 / 50 / 75 / 100 / 167 / 250 / 333 kVA
- Tensão de entrada / primária
- 11,4 / 13,8 / 23,1 / 34,5 kV
- Tensão de saída / secundária
- 120/240 V / 240/480 V / 250/500 V
- Fases
- Monofásico / Trifásico
- Instalação / montagem
- Poste / estrutura aérea / plataforma
- Núcleo / construção
- Aço silício / liga amorfa
- Faixa de taps
- ±2 × 2,5%
- Proteção / acessórios
- Convencional / CSP; disjuntor, fusível e para-raios
02 Engenharia de aplicação
Aplicações e engenharia
Ideal para cargas geograficamente dispersas
A transformação pode acontecer próxima ao ponto de consumo, reduzindo a extensão dos circuitos de baixa tensão.
Solução consolidada para redes de concessionárias
Potências, buchas, conexões, proteções e montagem podem ser configuradas de acordo com os padrões técnicos de cada distribuidora.
Onde aplicar
- Redes de concessionárias
- Eletrificação rural
- Agronegócio
- Fazendas
- Pequenas comunidades
- Torres de telecomunicações
- Cargas isoladas
- Infraestrutura rural
03 Defina sua configuração
Configure seu transformador
Selecione os parâmetros principais do seu projeto. Outras tensões, capacidades e configurações podem ser especificadas conforme a aplicação.
Potência nominal
kVATensão de entrada / primária
kVTensão de saída / secundária
Configuração
Opções adicionais
Instalação
Fluido isolante
Proteção e acessórios
04 Construção e opções
Recursos Técnicos e Opções
05 Normas e requisitos aplicáveis
Normas e Engenharia
- ABNT NBR 5356
- Requisitos elétricos, de desempenho e ensaios aplicáveis ao transformador.
- ABNT NBR 5440
- Aplicável aos transformadores destinados a redes aéreas de distribuição, quando aplicável.
- Requisitos da concessionária
- Critérios de rede aérea, conexão e montagem definidos pela concessionária responsável.
- Proteção e instalação
- Coordenação de proteção, aterramento, acessórios e requisitos da estrutura de instalação.

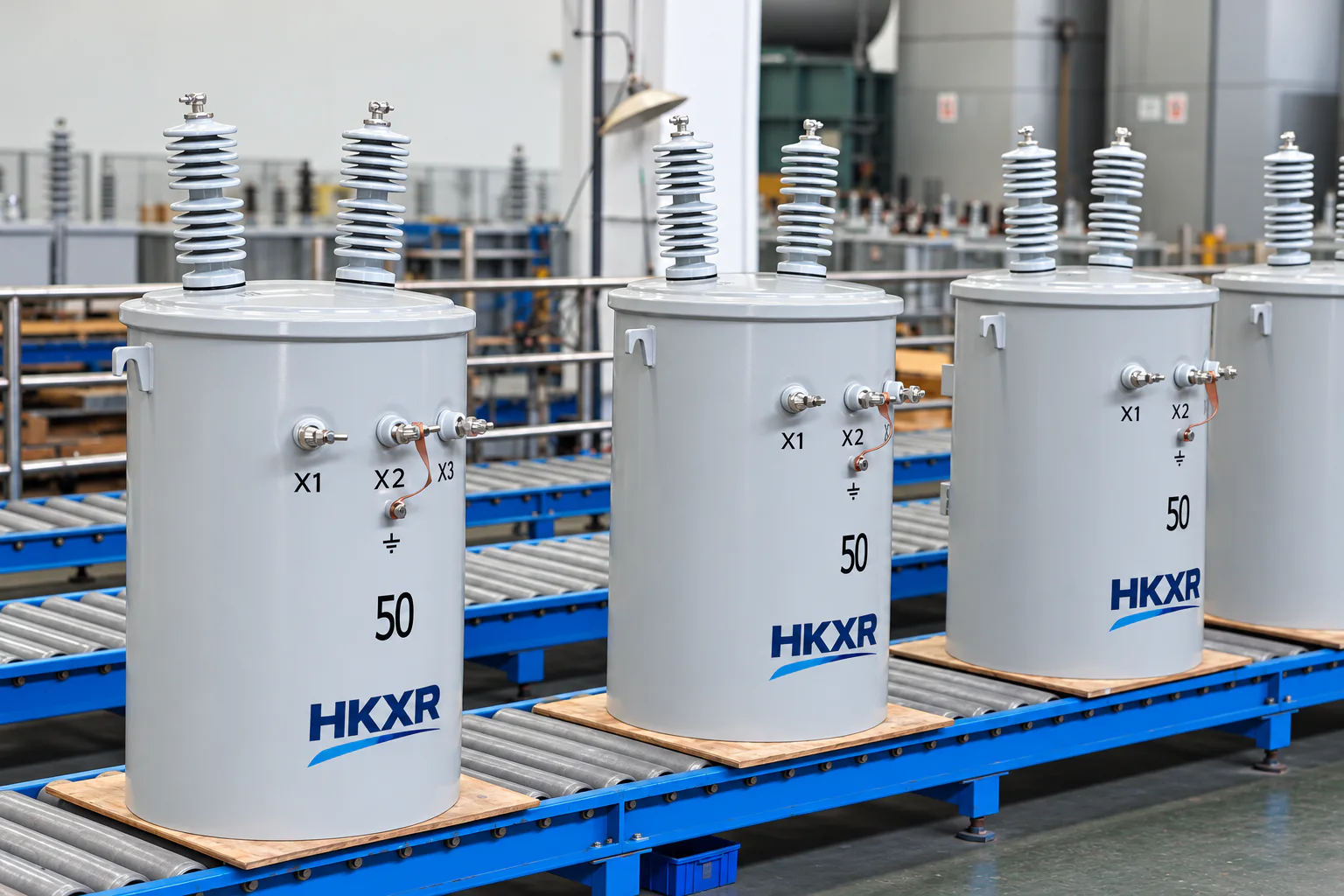

06 Processo real
Da produção aos testes
Downloads e suporte
Documentos Técnicos
HKXR POWER Technical Selection Guide
Guia para seleção técnica inicial de transformadores, transformadores de potência, equipamentos a seco, de poste, pedestal e distribuição.07 Suporte à decisão
Perguntas frequentes
Qual potência usar em um transformador de poste?
A potência depende da demanda da carga e do padrão da concessionária. No Brasil existem diversas potências padronizadas entre dezenas e centenas de kVA.
Pode ser monofásico ou trifásico?
Sim. Ambas as configurações são utilizadas, dependendo da rede e das características da carga.
O equipamento pode ser fornecido conforme padrão de uma concessionária?
Sim. Informando a concessionária e a região de instalação, a especificação pode ser revisada contra os requisitos aplicáveis.
